Q47H型化工部法兰固定式硬密封球阀技术参数

Q47型固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制。
法兰固定式球阀工作原理：
固定球阀的球体是固定的，由两段与球体连接在一起的固定轴支撑。关闭时，在介质压力的作用下，球体不会产生位移，通常与球体连接在一起的上，下轴上装有滚动轴承，或滑动轴承。以减少启闭时轴颈的摩擦力。减小操作力矩。这种固定球阀适用于大口径球阀。Q47硬密封固定球阀的球体。采用上、下两根阀杆固定。工作时，流体压力不会使球体向阀座移动，阀座不会承受过大压力而变形。阀杆部分设有自润滑轴承，减少磨擦，开关扭距小，两阀座均采用弹簧设预紧。密封采用聚四氟乙烯镶入钢固内，钢圈后部设有弹簧，保证阀座紧贴球体。当阀门中腔压力异常升高超过弹簧顶紧力，阀座后退脱离球体，达到自动泄压效果，压后阀座自动复位。结构的先进性使固定球阀的密封性能稳定操作省力，使用寿命长，极适用于长输管线和一般管线。

Q47H型化工部法兰固定式硬密封球阀技术参数

用于天然气、油品、化工、冶金、城建、环保、制药、食品等行业，其中抗硫系列产品适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。

本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。

Q47H型化工部法兰固定式硬密封球阀技术参数产品特点

（1）操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。

（2）密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。

（3）防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。

（4）自动泄压功能：当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。

（5）排泄管路：阀体上下均设置排泄孑L，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料；可以排放中腔滞留物，减少介质对阀门的污染。辅助密封设置系统（客户需要请在订购时说明）

（6）本阀门设计有辅助的阀座紧急密封系统，一旦密封受损或出现紧急十青况而不能密封时，通过辅助密封系统向密封面注射相应的密封剂即可修复密封面，达到紧急密封。当输送的介质不洁或含有少量颗粒时，为保护密封面，确保达到可靠的密封，还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。

（7）广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通?；箍筛庖蛔爸米⑸湎嘤Φ那逑醇粱蛉蠡炼悦芊饷娼星逑?。

Q47H型化工部法兰固定式硬密封球阀技术参数产品特点：
1、采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
3、采用全通径或缩径设计，流通阻力小。
4、金属硬密封O型固定式球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能。
5、采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
6、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
7、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
8、耐火结构双重?；?，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
9、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。
10、可选气动、电动、液动、及气动调节型、电动调节型。具体请参阅本书执行器及调节阀部份。

Q47H型化工部法兰固定式硬密封球阀技术参数主要零部件材质：

法兰固定式球阀主要性能及规范：

法兰固定式球阀主要尺寸：

蜗轮固定式球阀2.5MPA主要尺寸：

 蜗轮固定式球阀4.0MPA主要尺寸：

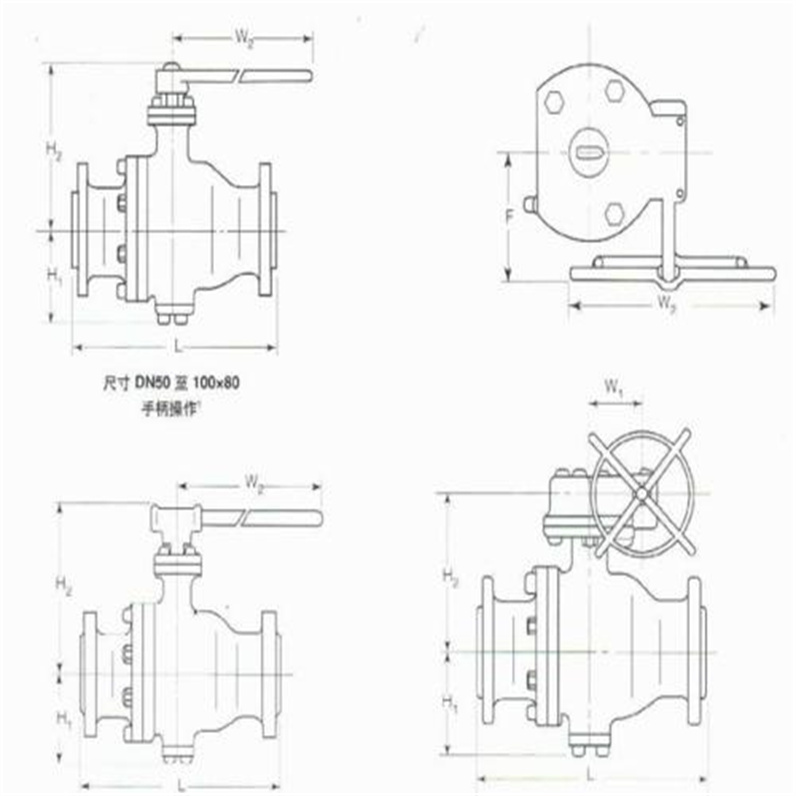

Q47H法兰固定球阀结构图:

Q47H型化工部法兰固定式硬密封球阀技术参数

球阀是一种广泛应用的阀门类型，其使用寿命和性能特点取决于安装的质量和标准。球阀安装涉及到阀门的安装位置、法兰连接、密封填料以及安装验证等方面，只有按照相应的规范标准进行安装才能确保阀门的稳定运行和长期使用。

二、阀门安装位置

球阀的安装位置要求必须符合工程设计要求，一般建议安装在易于操作和维护的位置。此外，阀门的安装姿态应该与设计图纸保持一致，如有变化需及时与设计人员沟通，并进行相应的确认。

三、法兰连接

球阀的连接方式常见的有法兰连接和对夹连接两种。法兰连接是较为常用的连接方式，要求使用阀门法兰和管道法兰尺寸相对应，并满足设计要求的法兰标准。在安装时应注意安装顺序、法兰标记的一致性、紧固扭矩的控制等方面。

四、密封填料

球阀的密封填料一般是使用填料和填料垫片构成的密封结构，填料要求符合设计要求的材料和尺寸标准。在安装时，应严格按照设计要求安装填料和垫片，并控制好密封状态，确保阀门密封性能达到标准要求。

五、安装验证

在安装完球阀后，必须进行安装验证来确保阀门的性能和质量。验证项目包括阀门的外观质量、尺寸和形状、阀门的密封性能、阀杆的轴线度、操作力矩、操作机构的性能等方面。在验证过程中，需遵循相关标准和检验规范，确保验证结果的可靠性和准确性。

六、Q47H型化工部法兰固定式硬密封球阀技术参数结论

球阀是一种常见的阀门类型，其安装要求和规范标准对于保证阀门的使用寿命和防止泄漏非常重要。阀门的安装位置、法兰连接、密封填料以及安装验证都是非常重要的环节。只有按照相应的规范标准进行安装，才能确保阀门的稳定运行和长期使用。

> Q47H型化工部法兰固定式硬密封球阀技术参数法兰面的维护与准备

阀门及配管的法兰面必须保持完好，无损伤或划痕，且清洁无尘。 特别是在使用金属垫圈时，要确保法兰盘的切槽与垫圈吻合，并涂抹红丹进行配研，以确保良好的密封状态。

> 法兰中心线与误差控制

配管上的法兰面需与配管中心线垂直，且法兰螺栓孔的误差控制在允许范围内。 在安装前，应确保阀门和配管的中心线一致。

> 法兰连接步骤

连接两个法兰时，应均匀压紧法兰密封面与垫片，确保以相等的螺栓应力连接法兰。

> 工具使用与注意事项

使用扳手紧固螺栓时，需与螺母相匹配，并注意在使用油压或风动工具时，不要超过规定的力矩。

> 螺栓材质与安装细节

螺栓、螺母的材质必须符合规定，紧固后，螺栓头应露出螺母两个螺距为宜。

> 防松动措施与温度影响

为防止震动导致的松动，螺栓和螺母的紧固应使用垫圈，并在高温时涂抹防粘剂以防螺纹粘连。

02安装后的检查与调整

法兰安装后，需仔细确认所有螺栓螺母的紧固程度是否均匀。

> 高温和低温的螺栓调整

对于300℃以上的高温阀门，在温度上升后，需再次旋紧法兰连接螺栓、阀盖紧固螺栓以及填料压盖螺栓。在低温环境下使用的阀门，由于温差导致的零部件收缩，需在大气温度下紧固螺栓时，采用考虑了低温收缩因素的适当力矩。
